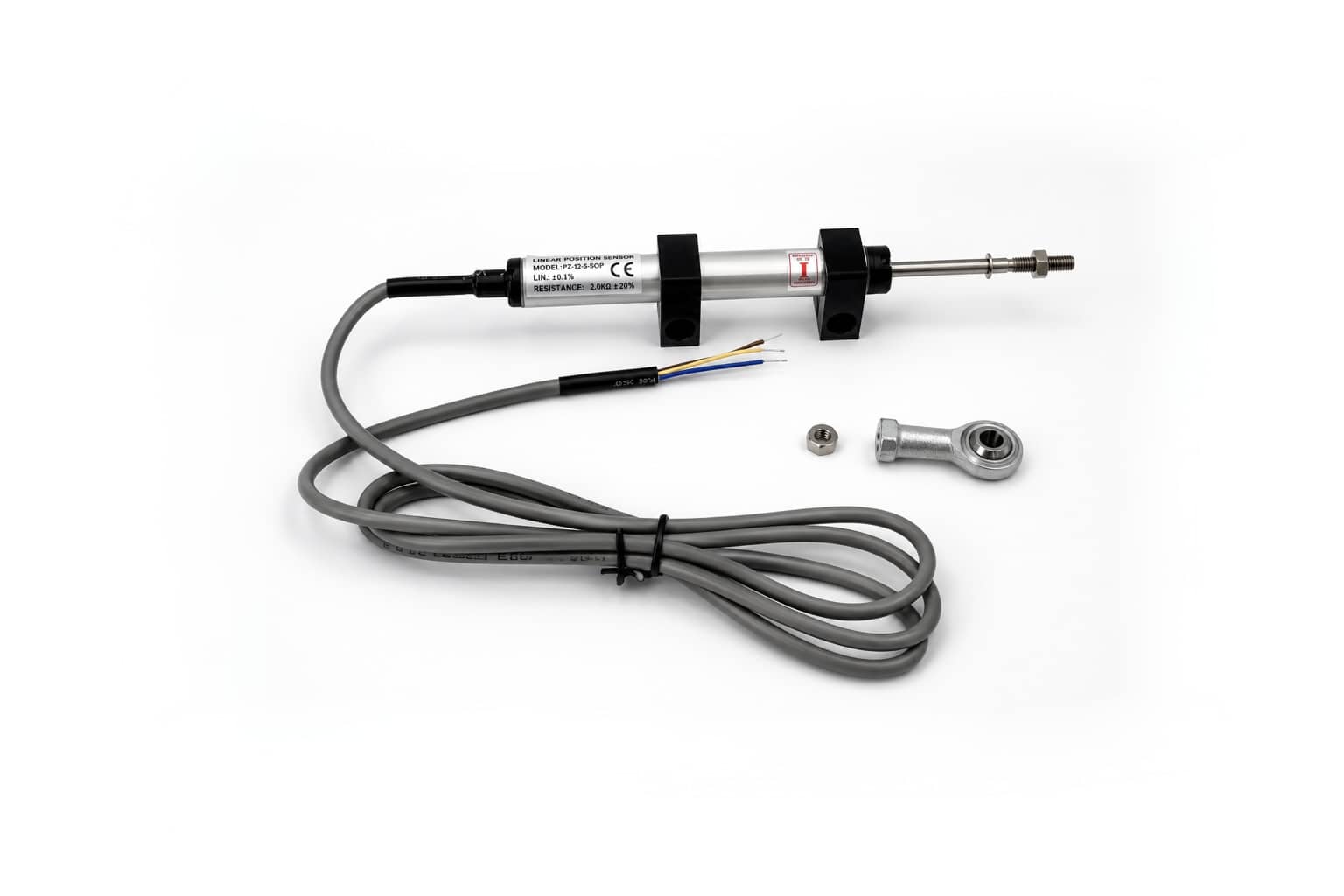

Potentiomètre linéaire 50mm tige filetée , sortie axiale PZ12-S-50P
172,50 € HT
Capteur de déplacement linéaire miniature course de 50mm à tige filetée ou 1 rotule PZ12-S-50P
- Course : 50mm
- Vitesse maxi : 5m/sec
- Tige en inox
- Corps rond en aluminium, diamètre fin : 12,9mm !
- 1 rotule montée sur tige filetée, escamotable
- Câble de 1m, sortie axiale
- Étanchéité IP65
- 60V max
- Excellente durée de vie, linéarité et répétabilité.
PZ12-S-50P
En stock (peut être commandé)
Description
Capteur linéaire miniature étanche PZ12-S-50P
Le PZ12-S-50P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 50mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée.
Ce potentiomètre miniature est conçu pour la mesure absolue directe. Sa conception avec un corps de diamètre réduit (section Ø 12,9) convient au montage dans des instruments, des machines ou des voitures avec un encombrement limité. La technique améliorée de connexion à la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent les signaux de sortie. Ce PZ12-S-50P est possible même dans des conditions de travail difficiles.
- Course de 50 mm (PZ12-S-50P). course mécanique 130mm
- Vitesse maxi : 5m par seconde
- Répétabilité : +/-0.01mm
- Linéarité : +/-0,1%
- Résolution infinie (en fonction de votre système d’acquisition)
- Résistance : 2KΩ +/-20%
- Tige de déplacement en acier inoxydable
- Corps en aluminium, section 12,9mm
- Fixation par brides et tige filetée, une rotule est livrée montée mais démontable (PZ12S50P)
- Sortie câble axiale de 1m, 3 fils
- Température de fonctionnement : -30°c /+50°c
- Protection IP65 (PZ12-S-50P)
- Résistance : < 10mA
- Force opérationnelle : < 5N
- Consommation : 3 à 10W
- Tension d’entrée : 60V maxi
D’autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 10 mm à 125 mm), la fixation (rotules, flasques, avec tige filetée M4) Contactez nous pour ces versions et pour tout besoin spécifique avant de passer commande
Ces pages peuvent vous intéresser :
Informations complémentaires
| Poids | 0,080 kg |
|---|---|
| Dimensions | 127 × 12,9 × 12,9 mm |
| Application | Industrie, Sport automobile |
| Câblage | 1 mètre |
| Produit | Capteur linéaire |
| Protection ip | IP65 |
| Technologie | Résistive |
| Tension | 5 V, 12 V, 24 V, 30 V, 36 V, 42 V, 60 V |
| Longueur de course | 50mm |
