Capteur de position angulaire 100° IP67 SP2846-100-054-101

Description

Capteur de position rotatif 100° – IP67 SP2846-100-054-101

Le potentiomètre rotatif SP2846-100-054-101 convertit la position angulaire en une tension analogique proportionnelle.

Ce capteur d’angle utilise une piste résistive pour donner l’information en Volts de la position de l’axe. Cette information doit être ensuite convertie par un système d’acquisition (non fourni) pour donner une position angulaire en degré. L’alimentation du capteur est de 42Vdc max. La rotation du capteur n’est pas limitée mécaniquement car il n’y a pas de butée. Le diamètre du corps de ce capteur est 28 mm et il est en thermoplastique résistant.

Ce capteur est utilisé dans les environnements industriels pour avoir avoir un retour de position et pour le sport automobile (boite de vitesse séquentielle, boitier papillon, …). D’autres configurations sont possibles (plage de mesure, corps du capteur en aluminium, …)

Le boîtier est en matière plastique très robuste et résistant à la température. Les connexions électriques se font via des fils indépendants (3 fils rouge blanc et noirs), qui sont scellés dans le boîtier. Cela permet une étanchéité parfaite (IP67) aux poussières et à l’humidité.
Enfin, les balais sont en métal et amortis par un élastomère pour un contact fiable dans les conditions les plus difficiles.

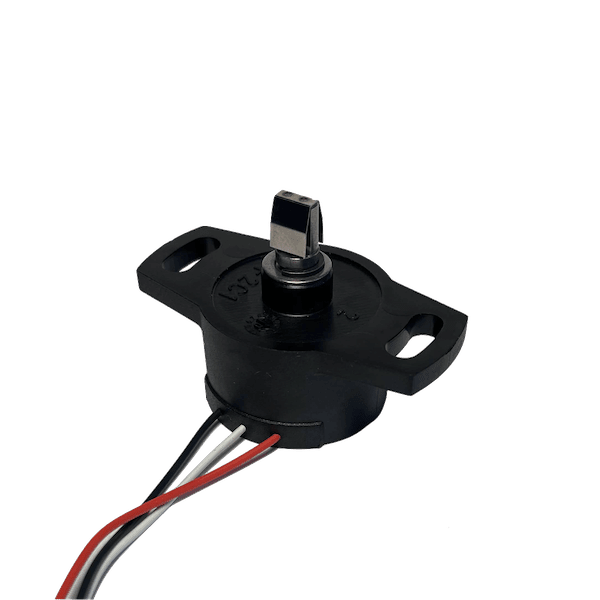

Le capteur SP2800 est monté via des trous oblongs, ce qui permet un montage et un réglage mécanique facile. Et l’accouplement se fait au moyen d’un axe de type ”push on” (lamelle ressort).

NOVOTECHNIK

• Angle (plage de mesure) : 100 degrés, +/- 2°
• Répétabilité <0,06° sp2846-100-054-101
• Linéarité : 0,3%
• Tension : 42VDC max
• Résistance nominale : 5kΩ (+/- 20%)
• Durée de vie : 50 millions de cycles
• Vitesse de rotation : 120 tours /min
• Étanchéité : IP67
• Température : -40° à +150°c
• Longueur des fils 22AWG : 1m
• Diamètre du corps du capteur : 28mm
• Diamètre primitif de fixation  : 38mm
• Dimensions hors tout : 48mm

SP2800_capteur_position_rotation_2011_L

Fiche technique du capteur rotatif SP2846-100-054-101

Ce capteur est idéal pour surveiller la plupart des fonctions de direction, de gestion moteur ou de boîte de vitesses dans le sport automobile, mais il est aussi utilisé dans l’industrie manufacturière. L’ancien nom de ce capteur est le SP2846 S0054 SP2846-S0054

D’autres modèles que le SP2846-100-054-101 sont disponibles, avec des plages de 100 à 350 degrés, avec différentes courses électriques et d’autres dimensions d’arbre.
